Sistema Purificador de Aire

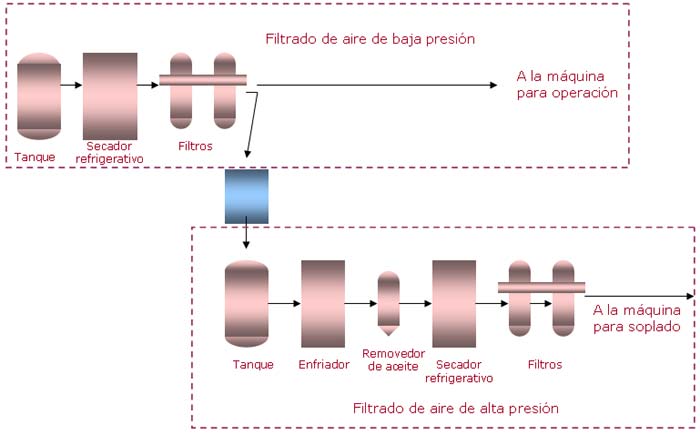

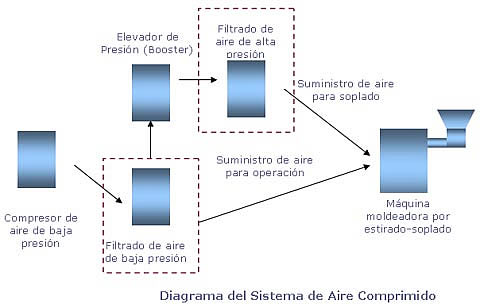

Vea el siguiente diagrama. El sistema purificador de aire consta de dos etapas, la primera es el filtrado de aire a baja presión y la segunda es el filtrado de aire a alta presión.

air cleaning chart



Air cleaning chart



La siguiente tabla, muestra los sistemas purificadores de aire compatibles con la máquina de estirado-soplado:



Combinación de máquina(s) moldeadora(s) por estirado-soplado
Sistema de filtrado de baja presión para la operación de la máquina
Sistema de filtrado de alta presión para el soplo de botellas
1 x AL-2000 ó 1x AL-3000
TCL(G)6.0/10G 6M3 /1.0Mpa/1.5KW
TCHJ(Z)3.0/40 3 M3/4.0Mpa/0.75KW

2x AL-2000 ó 2xAL-3000

ó 1xAL-2000 + 1xAL-3000
TCL(G)11/10G 11M3/1.0Mpa/2.5 KW
TCHJ(Z)6.0/40 6 M3/4.0Mpa/1.5KW



Todas las unidades de la tabla son de enfriamiento por aire. No se necesitará de agua para el enfriamiento durante la operación. También se tienen modelos enfriados con agua para esta selección.



Desglose de los sistemas purificadores de aire antes mencionados:



  1. Trabajando con una sola máquina automática utilizar el:
    • TCL(G)6.0/10G - El aire producido es óptimo para la operación de la máquina.
      Incluye los siguientes artículos:
      1. Un tanque de aire 1.0/10 - 1M3, 1.0Mpa
      2. Un secador de aire refrigerativo TCL(G)6.0/10 - 6M3, 1.0Mpa
      3. Dos filtros
    • TCHJ(Z)3.0/40 - El aire producido es óptimo para el soplo de botellas. Incluye los siguientes artículos:
      1. Un tanque de aire 0.6/40 - 0.6M3, 4.0Mpa
      2. Un enfriador de aire TCHL-3NF - 3M3/min,
      3. Un removedor de aceite TCCY
      4. Un secador de aire refrigerativo TCL(G)3/40G - 3M3/min, 4.0Mpa
      5. Dos filtros
  2. Trabajando con dos máquinas automáticas utilizar el:
    • TCL(G)11/10G - El aire producido es óptimo para la operación de la máquina.
      1. Un tanque de aire 2.0/10 - 2M3, 1.0Mpa
      2. Un secador de aire refrigerativo TCL(G)11/10 - 10M3, 1.0Mpa
      3. Dos filtros
    • TCHJ(Z)6.0/40 - El aire producido es óptimo para el soplo de botellas. Incluye los siguientes artículos:
      1. Un tanque de aire 1.0/40 - 1M3, 4.0Mpa
      2. Un enfriador de aire TCHL-6NF - 6M3/min
      3. Un removedor de aceite TCCY
      4. Un secador de aire refrigerativo TCL(G)6/40G - 6M3/min, 4.0Mpa
      5. Dos filtros



El aire comprimido que entra a la máquina para el soplo, es limpiado posteriormente. La calidad del aire de soplado, tiene su punto de rocío a -26°C, las partículas miden < 0.01µm, oil < ppm libre de olores.





Secador de Aire Refrigerativo:



dryer
1
 Pre enfriamiento
2
 Condensador refrigerativo
3
 Pre filtro
4
 Enfriador
5
 Evaporador
6
 Filtro
7
 Dren 1
8
 Dren 2
9
 Herramienta para mantenimiento
10
 Válvula de seguridad de baja presión
11
 Manómetro
12
 Válvula puente de aire caliente
13
 Válvula de seguridad de alta presión
14
 Válvula de seguridad el compresor
15
 Válvula de expansión
16
 Compresor
17
 Manómetro de admisión
18
 Filtro de secado
19
 Admisión aire comprimido
20
 Expulsión aire comprimido





Especificaciones del Secador de Aire Refrigerativo Mejorado:



Modelo
TCL(G)1
1.0G
TCL(G)1
3.0G
TCL(G)1
6.0G
TCL(G)1
11G
Capacidad m3/min
1.0
3.0
6.0
11
Presión de Operación
1.0 - 6.0 Mpa (ajustado a aplicaciones específicas)
Temperatura del aire (entrada)
< 80°C
Refrigerante
R22
Potencia del compresor
0.75KW
1.0KW
2.0KW
3.0KW
Dimensiones (cm)
80x50x98
95x56x108
140x65x118
170x65x118
Peso (kg)
130
250
350
450
Calidad del aire (tratado)
Punto de rocío -23°C, partículas < 0.01µmm, aceite < ppm
