Máquina moldeadora por estirado soplado automática

La máquina serie AL contribuye de gran manera a la industria manufacturera de botellas de PET. Los diseñadores y los ensambladores se dedican a hacer de la máquina lo más económica, simple y confiable posible, para que el usuario pueda operarla, aunque cuente con un conocimiento mecánico y en procesamiento del plástico limitado.

Lista de Modelos de Máquinas

Modelos	Cavidades	Envase				Productividad BPH
Modelos	Cavidades	Max. Diámetro Cuello (mm)	Max. Diámetro Envase (mm)	Altura (mm)	Máxima Envase (ml)	Productividad BPH
AL-1000	1	63	210	430	10000	700
AL-1000W	1	120	200	330	7000	700
AL-2000	2	38	95	320	1500	1600
AL-2000C	2	38	105	330	2000	1600
AL-2000SW	2	85	95	330	1500	1600
AL-2000H	2	38	95	330	1500	1000
AL-2000L NUEVA!	2	48	180	330	6000	1400
AL-3000	3	38	105	330	2000	2400
AL-3000S	3	38	65	240	600	2700
AL-4000	4	38	105	330	2000	3600
AL-4000H	4	38	105	330	2000	2000
AL-4000WM NUEVA!	4	90	105	330	2000	3600
AL-6000S	6	38	65	240	600	5400

Características

Barra Doble de Cierre de 5 Puntos y Soporte Forjado para el Molde

El diseño libre de problemas optimizado del dispositivo de cierre de 5 puntos, produce una gran fuerza de cierre y gran velocidad. Su estructura simple facilita los servicios regulados. El soporte forjado para el molde, mejora la estabilidad y la transparencia mientras estira y sopla.

Calentamiento por Capas y Uniforme

El sistema de calentamiento por capas, el inversor de frecuencia y el PLC trabajan juntos para dar un control tipo PID a las zonas de calentamiento, para mantener la temperatura lo más exacta y uniforme posible. Las diferentes zonas de calentamiento son hechas a la medida para los envases especiales en los diferentes modelos. El sistema extractor de aire caliente cuenta con un ducto para extraer el aire y mejorar la condición de trabajo.

Diseño Amigable para su Operación

El PLC MITSUBISHI esta programado para auto diagnosticarse, su sistema de alarma mantiene al operador informado en todo momento, a través de su pantalla LCD sensible al tacto. Todos los protectores laterales están diseñados para ser levantados para cualquier reparación y cambio de molde, para evitar desorden, ahorrar espacio y mantener ordenado el lugar de trabajo.

Válvulas PARKER y FESTO

La marca de las válvulas tanto en la unidad de alta presión como en la de baja presión garantiza el desempeño confiable de la máquina. Tales como Schneider contacto, frecuencia, termo detector de infrarrojos, disyuntor, interruptor de intertraba de seguridad, módulo de relé de seguridad, suministro de energía y protector de motor; SMC de alta presión y válvula de alta presión del silenciador; FESTO válvula de baja presión, válvula solenoide, swing y la válvula de cilindro; OMRON proximidad y de carrera. ... Para más detalles de los componentes, Por favor, haga clic Parts List.

Alimentador de Preforma Automático

El alimentador de preforma funciona en perfecta sincronía con el ciclo de la máquina, gracias al inversor de frecuencia MITSUBISHI.

Norma CE

Tomando la seguridad como nuestra primera prioridad, Nos apegamos en conformidad a la normatividad CE para el cableado, dispositivos de seguridad / candados, letreros de advertencia, protectores, … etc.

Aclaraciones:

Especificaciones sujetas a cambio sin previo aviso. La tabla anterior puede no estar actualizada.
Es posible ajustar la máquina para que sople envases con un cuello 1 o 2 mm mayor a los establecidos en la tabla anterior. Favor de comunicarse con nuestros vendedores para más detalles sales@allrightmachinery.com.
La productividad actual de cada modelo, depende del diseño de l envase y del enfriamiento de la máquina. Se puede incrementar un 5-10% la productividad nominal, Nosotros utilizamos los datos de manera conservativa.
El chiller es para el enfriamiento del molde de soplado. Se debe pedir por separado. Ver Chiller
No se incluyen los compresores. Para más información sobre los compresores, favor de ver la página
Air Compressor System y Air Cleaning System
Esperamos contar con modelos para soplado de envases de cuello mayor muy pronto. Por favor visite nuestra página con regularidad o llámenos/envíenos un email para darle la información actualizada.

Máquina Sopladora AL-1000

Especificaciones AL-1000 (clic para ver la máquina funcionando )

Productividad		BPH	700*
Número de Cavidades por Molde			1
Envase	Volumen Máximo del Envase Diámetro del Cuello Diámetro Máximo Diámetro del Envase Altura Máxima del Envase	Litro mm mm mm	10.0 38 — 63 210 430
Potencia	Consumo de Potencia Nominal Consumo para Calentamiento	KW KW	33 30
Aire Comprimido	Presión de Operación Consumo de Aire para Operación Presión de Soplado Consumo de Aire para Soplado	Kg/cm² M³/min Kg/cm² M³/min	7 1.8 30 6.0— 10.0*
Requerimiento del Agua De Enfriamiento	Presión del Agua (Enfriamiento) Temperatura de Enfriamiento Caudal	Kg/cm² °C Litro/min	3 10 — 12 40
Máquina	Dimensiones (LxAxH) Peso (Alimentador de Preforma no Incluido)	m Kg	3.0 x 2.5 x 2.1 3500

Máquina Sopladora AL-1000W

Especificaciones AL-1000W (e-catalog)

Productividad		BPH	700*
Número de Cavidades por Molde			1
Envase	Volumen Máximo del Envase Diámetro del Cuello Diámetro Máximo Diámetro del Envase Altura Máxima del Envase	Litro mm mm mm	7.0 120 200 330
Potencia	Consumo de Potencia Nominal Consumo para Calentamiento	KW KW	63 60
Aire Comprimido	Presión de Operación Consumo de Aire para Operación Presión de Soplado Consumo de Aire para Soplado	Kg/cm² M³/min Kg/cm² M³/min	7 1.8 35 5.0 — 6.0*
Requerimiento del Agua De Enfriamiento	Presión del Agua (Enfriamiento) Temperatura de Enfriamiento Caudal	Kg/cm² °C Litro/min	3 — 5 10 — 12 40
Máquina	Dimensiones (LxAxH) Peso (Alimentador de Preforma no Incluido)	m Kg	3.0 x 2.2 x 2.2 3500

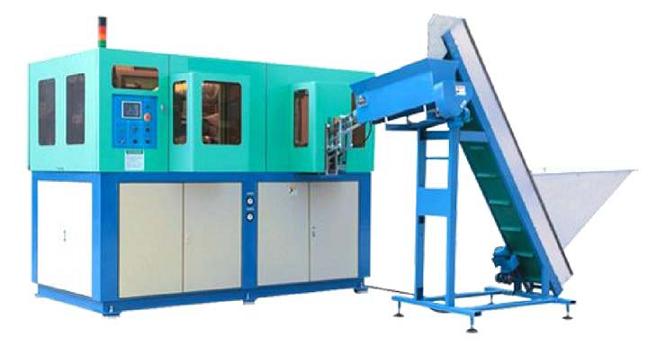

Máquina Sopladora AL-2000

Especificaciones AL-2000 (e-catalog)

Productividad		BPH	1600*
Número de Cavidades por Molde			2
Envase	Volumen Máximo del Envase Diámetro del Cuello Diámetro Máximo Diámetro del Envase Altura Máxima del Envase	Litro mm mm mm	1.5 38 95 320
Potencia	Consumo de Potencia Nominal Consumo para Calentamiento	KW KW	37 34
Aire Comprimido	Presión de Operación Consumo de Aire para Operación Presión de Soplado Consumo de Aire para Soplado	Kg/cm² M³/min Kg/cm² M³/min	7 1.4 35 3.0*
Requerimiento del Agua De Enfriamiento	Presión del Agua (Enfriamiento) Temperatura de Enfriamiento Caudal	Kg/cm² °C Litro/min	3 10 — 12 30
Máquina	Dimensiones (LxAxH) Peso (Alimentador de Preforma no Incluido)	m Kg	2.7 x 1.8 x 2.0 3500

Máquina Sopladora AL-2000C

Especificaciones AL-2000C (e-catalog)

Productividad		BPH	1600*
Número de Cavidades por Molde			2
Envase	Volumen Máximo del Envase Diámetro del Cuello Diámetro Máximo Diámetro del Envase Altura Máxima del Envase	Litro mm mm mm	2.0 38 105 330
Potencia	Consumo de Potencia Nominal Consumo para Calentamiento	KW KW	63 60
Aire Comprimido	Presión de Operación Consumo de Aire para Operación Presión de Soplado Consumo de Aire para Soplado	Kg/cm² M³/min Kg/cm² M³/min	7 1.6 35 4.0*
Requerimiento del Agua De Enfriamiento	Presión del Agua (Enfriamiento) Temperatura de Enfriamiento Caudal	Kg/cm² °C Litro/min	3 10 — 12 30
Máquina	Dimensiones (LxAxH) Peso (Alimentador de Preforma no Incluido)	m Kg	3.6 x 2.2 x 2.0 4000

Máquina Sopladora AL-2000SW

Especificaciones AL-2000SW (clic para video) AL-2000SW (e-catalog)

Productividad		BPH	1600*
Número de Cavidades por Molde			2
Envase	Volumen Máximo del Envase Diámetro del Cuello Diámetro Máximo Diámetro del Envase Altura Máxima del Envase	Litro mm mm mm	1.5 85 95 330
Potencia	Consumo de Potencia Nominal Consumo para Calentamiento	KW KW	63 60
Aire Comprimido	Presión de Operación Consumo de Aire para Operación Presión de Soplado Consumo de Aire para Soplado	Kg/cm² M³/min Kg/cm² M³/min	7 1.8 35 4.0*
Requerimiento del Agua De Enfriamiento	Presión del Agua (Enfriamiento) Temperatura de Enfriamiento Caudal	Kg/cm² °C Litro/min	3 10 — 12 40
Máquina	Dimensiones (LxAxH) Peso (Alimentador de Preforma no Incluido)	m Kg	3.6 x 2.2 x 2.2 4000

Máquina Sopladora AL-2000W

Especificaciones AL-2000W NUEVA EN MARCHA!

Productividad		BPH	1500*
Número de Cavidades por Molde			2
Envase	Volumen Máximo del Envase Diámetro del Cuello Diámetro Máximo Diámetro del Envase Altura Máxima del Envase	Litro mm mm mm	6.0 120 180 330
Potencia	Consumo de Potencia Nominal Consumo para Calentamiento	KW KW	63 60
Aire Comprimido	Presión de Operación Consumo de Aire para Operación Presión de Soplado Consumo de Aire para Soplado	Kg/cm² M³/min Kg/cm² M³/min	7 1.8 30 6.0 —8.0*
Requerimiento del Agua De Enfriamiento	Presión del Agua (Enfriamiento) Temperatura de Enfriamiento Caudal	Kg/cm² °C Litro/min	3 — 5 10 — 12 40
Máquina	Dimensiones (LxAxH) Peso (Alimentador de Preforma no Incluido)	m Kg	3.5 x 2.2 x 2.2 6000

Máquina Sopladora AL-2000H

Especificaciones AL-2000H (e-catalog) - Para Botellas de Llenado en Caliente

Productividad		BPH	1000*
Número de Cavidades por Molde			2
Envase	Volumen Máximo del Envase Diámetro del Cuello Diámetro Máximo Diámetro del Envase Altura Máxima del Envase	Litro mm mm mm	1.5 38 95 330
Potencia	Consumo de Potencia Nominal Consumo para Calentamiento	KW KW	63 60
Aire Comprimido	Presión de Operación Consumo de Aire para Operación Presión de Soplado Consumo de Aire para Soplado	Kg/cm² M³/min Kg/cm² M³/min	7 1.5 35 3.0 — 4.0*
Control de temperatura del molde	Presión Temperatura de Enfriamiento Caudal	Kg/cm² °C Litro/min	3 —4 130 — 140 60
Congelador	Presión de aire congelado Temperatura Caudal de aire congelado	Kg/cm² °C Litre/min	20 - 2 — 0 35
Requerimiento del Agua De Enfriamiento	Presión del Agua (Enfriamiento) Temperatura de Enfriamiento Caudal	Kg/cm² °C Litro/min	3 — 5 10 — 12 30
Máquina	Dimensiones (LxAxH) Peso (Alimentador de Preforma no Incluido)	m Kg	3.5 x 2.2 x 2.2 3500

**Congelador de temperatura del molde y están obligados a volar botellas de llenado en caliente. Tenga en cuenta que el diseño de las preformas, materia prima para el llenado en caliente botellas son diferentes de regular las botellas de PET.

Máquina Sopladora AL-2000L

Especificaciones AL-2000L (e-catalog)

Productividad		BPH	1400*
Número de Cavidades por Molde			2
Envase	Volumen Máximo del Envase Diámetro del Cuello Diámetro Máximo Diámetro del Envase Altura Máxima del Envase	Litro mm mm mm	6 48 180 330
Potencia	Consumo de Potencia Nominal Consumo para Calentamiento	KW KW	51.5 48
Aire Comprimido	Presión de Operación Consumo de Aire para Operación Presión de Soplado Consumo de Aire para Soplado	Kg/cm² M³/min Kg/cm² M³/min	7 1.8 35 9.0*
Requerimiento del Agua De Enfriamiento	Presión del Agua (Enfriamiento) Temperatura de Enfriamiento Caudal	Kg/cm² °C Litro/min	3 — 5 10 — 12 40
Máquina	Dimensiones (LxAxH) Peso (Alimentador de Preforma no Incluido)	m Kg	3.6 x 2.2 x 2.2 5500

Máquina Sopladora AL-3000

Especificaciones AL-3000 (e-catalog)

Productividad		BPH	2400*
Número de Cavidades por Molde			3
Envase	Volumen Máximo del Envase Diámetro del Cuello Diámetro Máximo Diámetro del Envase Altura Máxima del Envase	Litro mm mm mm	2 38 105 330
Potencia	Consumo de Potencia Nominal Consumo para Calentamiento	KW KW	63 60
Aire Comprimido	Presión de Operación Consumo de Aire para Operación Presión de Soplado Consumo de Aire para Soplado	Kg/cm² M³/min Kg/cm² M³/min	7 1.5 35 5.0*
Requerimiento del Agua De Enfriamiento	Presión del Agua (Enfriamiento) Temperatura de Enfriamiento Caudal	Kg/cm² °C Litro/min	3 10 — 12 40
Máquina	Dimensiones (LxAxH) Peso (Alimentador de Preforma no Incluido)	m Kg	3.6 x 2.2 x 2.2 4000

Máquina Sopladora AL-3000S

Especificaciones AL-3000S (e-catalog)

Productividad		BPH	2700*
Número de Cavidades por Molde			3
Envase	Volumen Máximo del Envase Diámetro del Cuello Diámetro Máximo Diámetro del Envase Altura Máxima del Envase	Litro mm mm mm	0.6 38 65 240
Potencia	Consumo de Potencia Nominal Consumo para Calentamiento	KW KW	43 40
Aire Comprimido	Presión de Operación Consumo de Aire para Operación Presión de Soplado Consumo de Aire para Soplado	Kg/cm² M³/min Kg/cm² M³/min	7 1.6 35 2.0*
Requerimiento del Agua De Enfriamiento	Presión del Agua (Enfriamiento) Temperatura de Enfriamiento Caudal	Kg/cm² °C Litro/min	3 10 — 12 40
Máquina	Dimensiones (LxAxH) Peso (Alimentador de Preforma no Incluido)	m Kg	2.7x 2.2 x 2.2 3500

Máquina Sopladora AL-3000WM

Especificaciones AL-3000WM NUEVA EN MARCHA!

Productividad		BPH	2600*
Número de Cavidades por Molde			3
Envase	Volumen Máximo del Envase Diámetro del Cuello Diámetro Máximo Diámetro del Envase Altura Máxima del Envase	Litro mm mm mm	3.0 120 130 330
Potencia	Consumo de Potencia Nominal Consumo para Calentamiento	KW KW	73 70
Aire Comprimido	Presión de Operación Consumo de Aire para Operación Presión de Soplado Consumo de Aire para Soplado	Kg/cm² M³/min Kg/cm² M³/min	7 2.0 25 5.0 — 8.0*
Requerimiento del Agua De Enfriamiento	Presión del Agua (Enfriamiento) Temperatura de Enfriamiento Caudal	Kg/cm² °C Litro/min	3 — 5 10 — 12 40
Máquina	Dimensiones (LxAxH) Peso (Alimentador de Preforma no Incluido)	m Kg	3.7x 2.1 x 2.3 6500

Máquina Sopladora AL-4000

Especificaciones AL-4000 (e-catalog)

Haga clic para ver la máquina funcionando

Productividad		BPH	3600*
Número de Cavidades por Molde			4
Envase	Volumen Máximo del Envase Diámetro del Cuello Diámetro Máximo Diámetro del Envase Altura Máxima del Envase	Litro mm mm mm	2.0 38 105 330
Potencia	Consumo de Potencia Nominal Consumo para Calentamiento	KW KW	63.5 60
Aire Comprimido	Presión de Operación Consumo de Aire para Operación Presión de Soplado Consumo de Aire para Soplado	Kg/cm² M³/min Kg/cm² M³/min	7 1.8 35 6.5*
Requerimiento del Agua De Enfriamiento	Presión del Agua (Enfriamiento) Temperatura de Enfriamiento Caudal	Kg/cm² °C Litro/min	3 10 — 12 60
Máquina	Dimensiones (LxAxH) Peso (Alimentador de Preforma no Incluido)	m Kg	3.6 x 2.2 x 2.2 5500

Máquina Sopladora AL-4000H

Especificaciones AL-4000H (e-catalog)

Productividad		BPH	2000*
Número de Cavidades por Molde			4
Envase	Volumen Máximo del Envase Diámetro del Cuello Diámetro Máximo Diámetro del Envase Altura Máxima del Envase	Litro mm mm mm	2.0 38 105 330
Potencia	Consumo de Potencia Nominal Consumo para Calentamiento	KW KW	65 60
Aire Comprimido	Presión de Operación Consumo de Aire para Operación Presión de Soplado Consumo de Aire para Soplado	Kg/cm² M³/min Kg/cm² M³/min	7 2.0 35 6.0 — 8.0*
Requerimiento del Agua De Enfriamiento	Presión del Agua (Enfriamiento) Temperatura de Enfriamiento Caudal	Kg/cm² °C Litro/min	3 10 — 12 60
Máquina	Dimensiones (LxAxH) Peso (Alimentador de Preforma no Incluido)	m Kg	3.6x 2.2 x 2.2 5500

Máquina Sopladora AL-4000WM

Especificaciones AL-4000WM NUEVA EN MARCHA!

Productividad		BPH	3600*
Número de Cavidades por Molde			4
Envase	Volumen Máximo del Envase Diámetro del Cuello Diámetro Máximo Diámetro del Envase Altura Máxima del Envase	Litro mm mm mm	2.0 90 105 330
Potencia	Consumo de Potencia Nominal Consumo para Calentamiento	KW KW	83 80
Aire Comprimido	Presión de Operación Consumo de Aire para Operación Presión de Soplado Consumo de Aire para Soplado	Kg/cm² M³/min Kg/cm² M³/min	7 2.0 25 6.0 — 8.0*
Requerimiento del Agua De Enfriamiento	Presión del Agua (Enfriamiento) Temperatura de Enfriamiento Caudal	Kg/cm² °C Litro/min	3 — 5 10 — 12 50
Máquina	Dimensiones (LxAxH) Peso (Alimentador de Preforma no Incluido)	m Kg	4.1x 2.1 x 2.4 6500

Máquina Sopladora AL-6000S

Especificaciones AL-6000S (e-catalog)

Productividad		BPH	5400*
Número de Cavidades por Molde			6
Envase	Volumen Máximo del Envase Diámetro del Cuello Diámetro Máximo Diámetro del Envase Altura Máxima del Envase	Litro mm mm mm	0.6 38 65 240
Potencia	Consumo de Potencia Nominal Consumo para Calentamiento	KW KW	39.5 36
Aire Comprimido	Presión de Operación Consumo de Aire para Operación Presión de Soplado Consumo de Aire para Soplado	Kg/cm² M³/min Kg/cm² M³/min	7 1.6 35 3.3*
Requerimiento del Agua De Enfriamiento	Presión del Agua (Enfriamiento) Temperatura de Enfriamiento Caudal	Kg/cm² °C Litro/min	3 10 — 12 60
Máquina	Dimensiones (LxAxH) Peso (Alimentador de Preforma no Incluido)	m Kg	3.6 x 2.2 x 2.2 5500
